三点画圆弧算法实现过程
作者：管理员 发布于：2016-02-22 17:12:32
摘要：三点画圆弧算法实现过程
运动控制的算法中,经常用到三点画圆弧的功能，即给定圆弧上的起点，中间的，结束点画一个圆弧，但是一般的函数接口是起点，结束点，圆心，因此需要通过圆弧上的三点来计算圆心坐标和半径，再来通过现有的函数画圆弧。
实现三点画圆弧的算法，需要下面几个过程：
1.写求圆心的函数GetCircle
2.写测试该函数的程序
3.通过与AUTOCAD的三点圆弧功能进行比较，确认任意3点算法的正确性
1.写一个算法接口函数

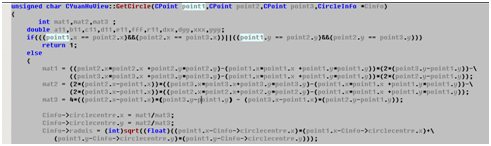

我们可以通过百度查到有几种方法来实现三点求圆心坐标，网上搜索到的数学方法不一定方便编程，需要写成C语言逻辑，网上得到的片段代码需要改造。最后的GetCircle函数如下
2.写测试该函数的程序

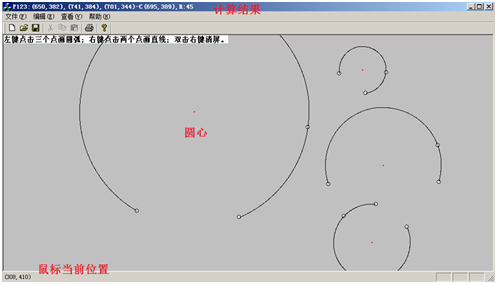

为了测试改函数，VC6.0写了一个测试程序如下，鼠标在view窗口任意顺序点3个位置，之后计算结果（包括P1，P2，P3三个点，以及C圆心点坐标，还有半径R）显示在标题栏。
为了方便检查结果，鼠标移动的坐标显示在左下角状态栏，圆心用红点标记在窗口界面上
3. 通过与AUTOCAD的三点圆弧功能进行比较，确认任意3点算法的正确性

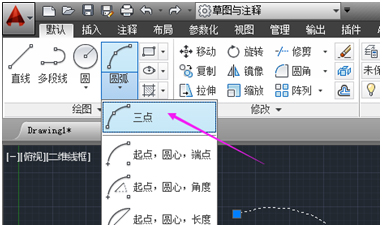

为了验证算法的正确性，最简洁的办法是下载AUTOCAD 2014版软件进行对照。
根据任意三点的不同，圆弧可能在第一，二，三，四象限 （以圆弧起点为原点坐标系），需要对比函数的计算结果是否正确。
首先在测试程序上任意点三点，然后把这3个点的坐标输入到autocad的三点圆弧功能中，比较计算结果是否正确，经过测试，算法是有效正确的，比较效果如下图。
